スリット加工
サービス
SLIT PROCESSING
お客様のニーズに合わせた
スリット加工・試作加工を
提案します。
種類、幅、長さなど、その利用する用途に応じて多種多様なスリット加工が求められます。
フジケミ・トレーディングではお客様の要望に寄り添い、ニーズに合った最適なスリット加工方法を自社工場よりご提案いたします。
「こんなことできないかな？」「こうなったらいいよね！」という想いを形にしませんか。
細幅・長尺にも対応いたします
製品巻取外径は600～700mmまで可能、最小切断幅も5mmから可能です。
また、突っ切り加工（押し切り加工）では粘着テープのスリットも可能です。
製品巻取外径は300mmまで、最小切断幅3mmから可能です。
詳細は「機台能力仕様」および「突っ切り加工（押し切り加工）」をご覧ください。
スリット加工された製品
対応可能範囲
| 小ロット対応 | 試作加工 | 主にスリット加工。テスト加工は原反1本からでも可能 |
|---|---|---|
| 小巻加工 | 1mから対応可能（紙管・プラ管）。フッ素、LCP液晶ポリマー等 | |
| 断裁 | PET、不織布をA4、丸形、長方形等に断裁加工。金型を作成すれば最大400ｘ550mm内でエプロン型等、自由なデザインが可能です。 | |
| 突っ切り （ギロチン カッター、 押し切り機） |
粘着テープ等を指定サイズにて加工可能 | |
| 巻き直し | 巻き返し機により再生可能 | |
| 紙管 | 指定幅にて加工可能 | |
| 梱包 | シュリンク梱包、箱詰め、輸出梱包 | |
| 発送 | 小ロット～パレット、提供いただいた梱包資材（通函）での発送 | |
| コーティング | 材料を試したい企業様に最適 | |
| 輸出業務代行 | ご相談の上 | |
| 在庫お預かり | お客様の在庫品をお預かりいたします。 | |
| 加工実績 | 不織布、紙、カバーテープ、AL/PET、フッ素フィルム、各種フィルム | |
機台能力仕様
| 機台 | 1号機 | 2号機 | 3号機 | 5号機 | 8号機 |
|---|---|---|---|---|---|
| ローラー面長 | 1,100mm | 1,300mm | 1,600mm | 650mm | 1,500mm |
| 原反設置巻出最大外径 | 700mm | 800mm | 800mm | 800mm | 800mm |
| 原反設置巻出コア | 3inc ～ 6inc | 2inc ～ 6inc | 3inc ～ 6inc | 3inc | 3inc |
| 原反設置可能幅 | 50mm ～ 1,000mm | 50mm ～ 1,250mm | 600mm ～ 1,550mm | 最大540mm | 1,450mm |
| 製品巻取外径 | 330mm | 600mm | 400mm | 400mm | 700mm |
| 切断材料厚 | 12μ ～ 200μ | 12μ ～ 700μ | 30μ ～ 150μ | - | - |
| 切断方法 | シヤーカット レザーカット |
シヤーカット レザーカット |
シヤーカット | シヤーカット | レザーカット |
| 最小切断幅 | 〈ソリット軸〉 移動刃：10mm～ 固定刃：5mm～ |
ソリット軸：10mm～ PX軸：55mm～ |
PX軸：100mm～ | 固定刃： 5.5mm、5.7mm 9.5mm、10.0mm 13.5mm、21.0mm 21.5mm |
移動刃：5mm～ |
| 製品巻取コア | 1inc、1.5inc 2inc、3inc |
2inc、3inc 80mm、86mm 4inc、110mm 5inc、6inc |
3inc | 2inc 3inc |
3inc |
| 製品巻取最大幅 | 1,000mm | 1,250mm | 1,550mm | 540mm | 1,450mm |
| 粘着ローラー | 無 | 有 | 有 | 無 | 無 |
| フィルムスリット | 〇 | 〇 | 〇 | 〇 | 〇 |
| 金属(AL/PET等) スリット |
× | 〇 | × | × | 〇 |
| 不織布・紙スリット | × | 〇 | × | × | 〇 |
| クリーンルーム使用 （クラス10000） |
〇 | × | 〇 | 〇 | × |
突っ切り加工
（押し切り加工）
CUT-OFF PROCESSING
粘着テープの突っ切り加工（押し切り加工）

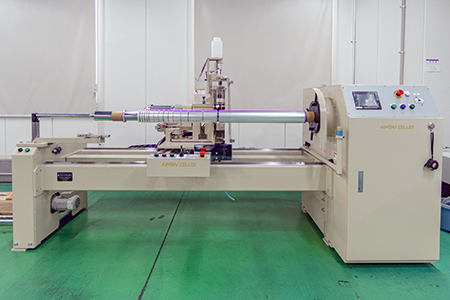

設備外観1

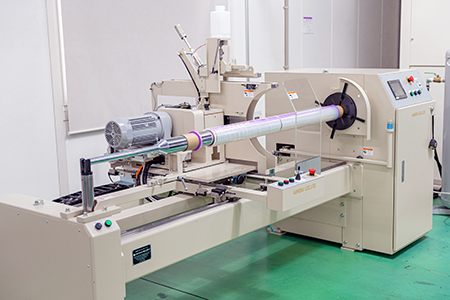

設備外観2
加工例
高耐熱両面粘着テープ（セパ付き0.4㎜厚）
最小スリット巾：3㎜～
フッ素フィルム（12μm厚～）
機台能力仕様
| 最大原反セット幅 | 1,600mm |
|---|---|
| 原反最大外径 | 150mm ～ 300mm |
| コアサイズ | 1inc、35mm、38mm、2inc、3inc、77mm プラスチックコア（PEコア）切断可能 |
| カット幅 | 1,300mm |
| 最小切断幅 | 3mm ～ |
| 送り精度 | +-0.1mm |

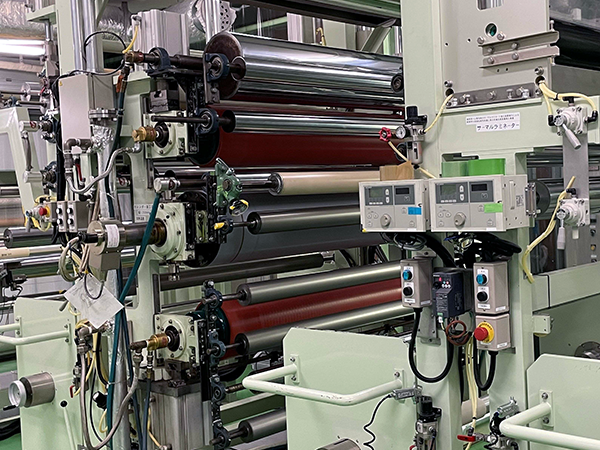

サーマルラミネート
加工サービス
THERMAL LAMINATION PROCESSING
独自のサーマルラミネート加工設備と高度な技術を有する企業との業務提携により樹脂フィルム、金属箔そして不織布等のラミネート加工製品をご提供します。お客様のあらゆるニーズにお応えすべく、試作や小ロット販売にも対応いたします。
サーマルラミネート加工の特徴
サーマルラミネート加工は、有機溶剤を含む接着剤を使用せずにフィルムやシート等の基材同士を加熱と圧力により直接貼り合わせる事から、地球環境にとても優しい加工方法です。
貼り合せる基材としては、樹脂フィルム、金属箔、紙、そして不織布等で2層から5層まで貼り合せる事が可能です。
ラミネート加工製品は食品包装用から電線、建材そして電子材料用といったあらゆる分野で使用されております。
加工設備・仕様

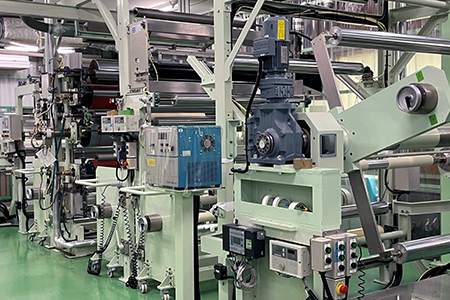

サーマルラミネート機（クリーンルーム内）

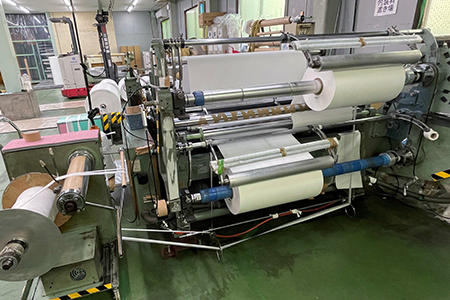

スリッター機
- サーマルラミネート機
3台保有、内1台はクリーンルーム内（クラス10,000）でコロナ処理可 - スリッター機
3台保有、ラミネート品のスリット（レザー＆シャーカット）、小分けに対応
| 加工層 | 1～5層 |
|---|---|
| 製品巾 | 100～1,250mm |
| 製品厚 | 0.06（6μm）～2mm（発泡体は16mm迄） |
| 巻取長 | 20～4,000m |
| 製品重量 | ～700kg |
| ロール温度 | ゴムロール～120度、金属ロール～190度 |
試験設備

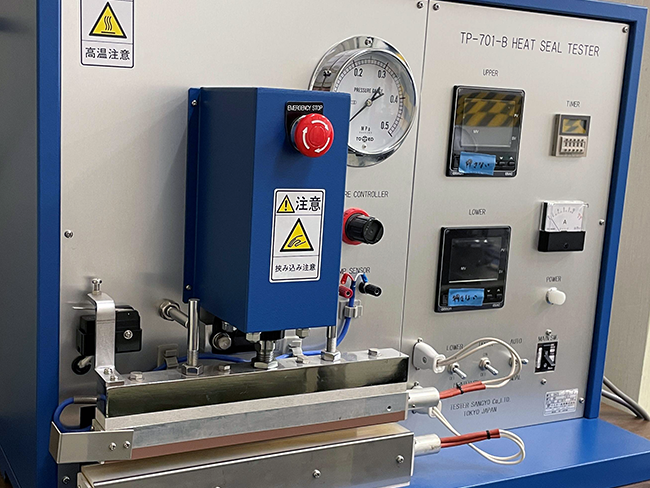

ヒートシールテスター

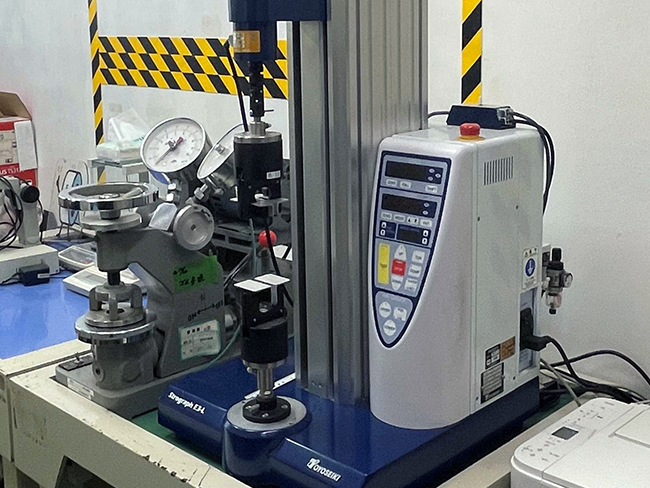

引張試験機（機械的強度試験機）

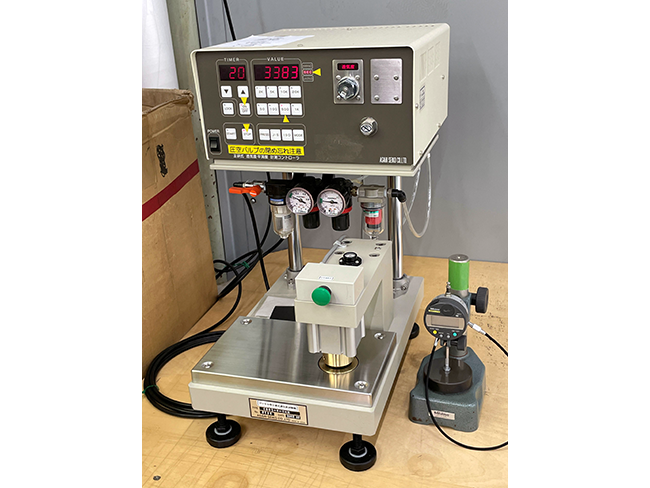

王研式透気度試験機
加工例
| 加工層 | 加工内容（一例） |
|---|---|
| 単層品 | 不織布カレンダー加工 架橋PEフィルム、発泡シート等延伸処理 |
| 2層品 | PEフィルム／発泡PEシート クラフト紙／発泡PEシート |
| 3層品 | 不織布／多孔質フィルム／不織布 感熱紙／PE織物／PE発泡シート |
| 4層品 | PETフィルム／AL箔／PPフィルム／PETフィルム OPPフィルム／PEフィルム／PE織物／発泡シート |
| 5層品 | AL箔／PEフィルム／PE織物／PEフィルム／PETフィルム ゴムシート／PEフィルム／SUS箔／PEフィルム／難燃PEフィルム |

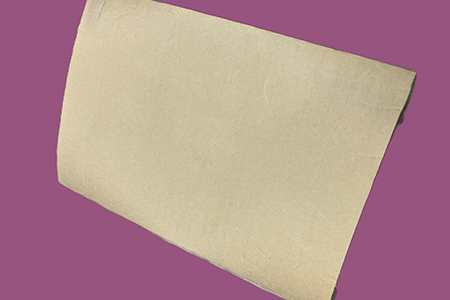

2層品：クラフト紙／発泡PEシート

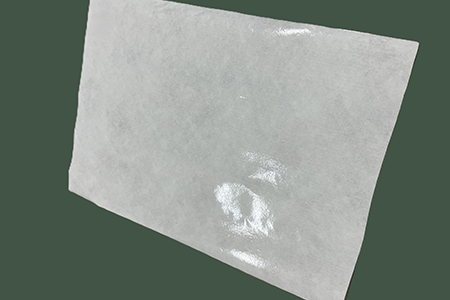

3層品：PETフィルム／PEフィルム／不織布
国外受託加工
サービス
CONTRACT PROCESSING
加工から輸出入まで
一貫して対応。
商流の簡素化に貢献します。
弊社は商社としての営業拠点のみならず、タイのバンコク近郊、およびベトナムのハノイ近郊にて自社工場を運営しており、現在、フィルム・テープのスリット・抜き加工や搬送用トレーの製造、また電線や除電ブラシ等の精密手加工を受託しております。
技術には自信はあるが、海外での工場運営ノウハウがない、海外で働ける人材がいない等、海外への進出にお悩みをお抱えの会社様はぜひお気軽にご相談下さい。

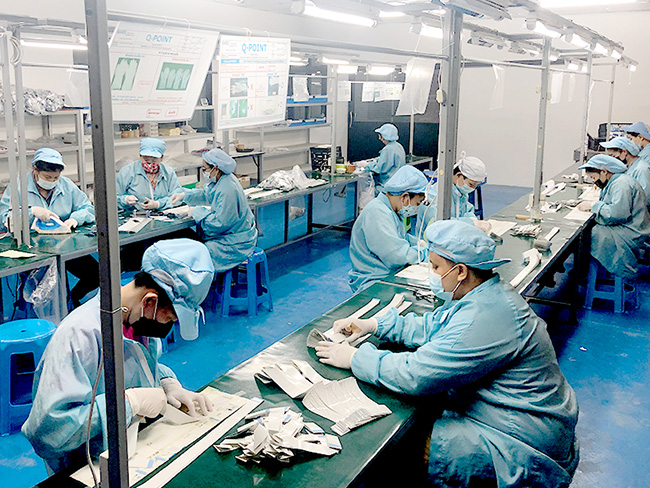

タイ工場 工場内
タイ工場 工場内
ベトナム工場 工場内
タイ・ベトナムでの受託加工
水戸、バンコク、ハノイで自社にてスリット設備を持ち、フィルム／紙／不織布などを現地のお客様の希望サイズにて販売しております。また、必要に応じて幅毎の在庫を現地で持ち、クイックデリバリーや輸出入にも対応しているため、お取引先の商流の簡素化に貢献しています。
主な加工内容
- スリット加工：シヤーカット、レザーカット、突っ切り（押し切り）加工
不織布や樹脂フィルム等を任意の幅にスリットします。
シャーカット、レザーカットを使い分ける事で、厚みや柔らかい素材にも対応。
また粘着テープも突っ切り加工にて対応可能です。 - トムソン型打抜き加工
トムソン型を用いて、シートやフィルムそして発泡製品等を指定の形状に抜き加工します。
最初に金型の製作が必要となりますが、同一サイズでの大量生産に向いております。 - CNCカッティング加工
図面を基にコンピューター制御でシートやフィルム製品を直接レザー刃等で切断する加工です。
多品種少ロットの加工に適しており、主に試作やセミ量産などで用いられます。 - プレス加工
樹脂や金属にパンチ（雄型）を押し当てて抜きや曲げ等を行う加工です。 - 真空成型
熱可塑性プラスチックシートに熱を加えて軟化させた後、真空状態でシートを成形型に密着させて成形する加工です。
複雑な形状の小ロット品や試作品を、低コスト且つ短期間で製作することが可能です。 - 射出成型
熱可塑性樹脂を軟化する温度で加熱した後、金型に流し込み充填して成型する加工です。
最初に金型の製作が必要となりますが、大量生産に向いております。
各種加工試作
サービス
PROCESSING PROTOTYPE
開発・試作段階における
加工技術や製造方法を
提案します。
素材特性、形状や多層フィルム等に使用される接着材料に合わせて、最適な打ち抜き加工・ラミネート加工の提案やサンプルカットを提供します。試作後の量産にも対応するなど、製造現場の様々な手間を省きます。
どんなに小さなお悩み事でも遠慮されることなく、お気軽にご相談ください。
サービス一覧
- フィルム小ロット試作
フィルムの試作を小ロットで対応いたします。各種熱可塑性樹脂でのフィルム化に対応可能。 - 商品モックアップ／各種治具／ゴム製品
製品開発やプレゼンテーション用の商品モックアップ、お客様の3Dデータやサンプルから精密に製造・加工する各種治具、
そして3Dデータを用いてウレタンやシリコーンゴムなどで試作サービスを提供。 - 真空成型バキュームフォーム
熱可塑性プラスチックを加熱し真空で金型に密着させて製品を製造する「真空成型（バキュームフォーム）」の試作サービス。
